芯片封裝測試與分選編帶環節中，載盤與元器件高頻接觸，一個微小劃痕就可能帶來巨大損失。金屬與工程塑料治具長期面臨磨損碎屑、表面粗糙等問題，劃傷始終是產線上的頑疾。那么，將載盤關鍵部件升級為氧化鋯陶瓷治具，是否真能有效降低劃傷率？康柏小編今日與您一同探究。

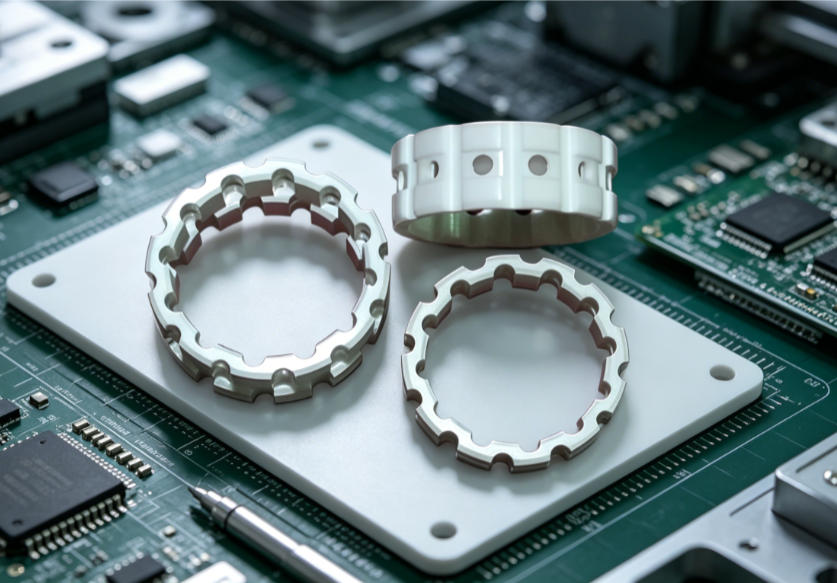

　　首先，氧化鋯陶瓷治具是當前降低劃傷率較為有效的材料方案，優勢體現在三個方面。

　　一、高硬度從源頭消除磨損碎屑

　　芯片劃傷最常見的原因并非治具主動切割，而是治具自身磨損產生的微小硬質顆粒。金屬治具硬度不足，反復接觸后易脫落金屬碎屑，這些碎屑嵌在表面形成無數微小切削刃。工程塑料雖然較軟，卻容易嵌入環境中的硬質粉塵，產生研磨效應，且易起毛刺，劃傷風險同樣較高。

　　氧化鋯陶瓷硬度極高，是淬火鋼的兩倍以上，僅次于金剛石等超硬材料。面對芯片或普通粉塵的摩擦，其表面極難被磨出碎屑，從根本上杜絕了因治具自身磨損導致的二次劃傷。沒有了顆粒來源，劃傷發生率自然大幅下降。

　　二、極致光潔與低摩擦減少接觸損傷

　　劃傷的另一成因是接觸面的微觀粗糙度。氧化鋯陶瓷經精密研磨拋光后，可達到鏡面級光潔度，表面幾乎不存在能劃傷芯片的微觀凸起。同時，氧化鋯與硅、金屬引腳的摩擦系數較低，減少了黏著和滑移阻力，使芯片在載盤槽內的拾放動作更加順暢，避免了因卡澀、擠壓造成的損傷。

　　三、化學惰性與永久防靜電應對隱形威脅

　　很多場景中，劃傷還伴隨腐蝕和靜電干擾。助焊劑殘留、清洗溶劑等微腐蝕環境會使金屬表面生銹，形成粗糙點進而劃傷芯片。氧化鋯屬于陶瓷材料，完全不受銹蝕影響，也不會釋放金屬離子污染裸芯片。此外，通過摻雜或添加導電相，可制成體相導電的防靜電氧化鋯陶瓷，其導電性持久均一，不像普通防靜電塑料依靠表面活性劑會逐漸磨損失效，能持續導走分選過程產生的靜電，避免因靜電吸附微粒引起的劃傷。

　　當然，氧化鋯陶瓷并非適用于所有場景，工程應用需揚長避短。它硬度高但脆性大，加工難度較高、成本偏高，設計時應當對銳角倒鈍、避免薄壁結構，并做好與金屬底座的緩沖連接。氧化鋯密度較大，對高速分選設備的慣量和電機負載需要重新校核。若成本敏感，可僅將吸嘴、導槽、定位塊等直接接觸芯片的關鍵件替換為氧化鋯陶瓷件，基體仍用金屬，同樣能解決大部分劃傷問題。

　　總的來說，針對芯片劃傷源于治具碎屑、表面粗糙或靜電吸附這幾個核心痛點，改用精密拋光、倒角完善且具備抗靜電性的氧化鋯陶瓷治具，能夠從根本上顯著降低劃傷率。這一材料升級，正成為半導體封裝領域追求高良率與高穩定性的務實方向。
